突然のVベルトトラブル、どうする？トラブルの対処法とベルト選定方法をまとめてご紹介！

「工場のモーター駆動部から異音が…」「急にVベルトが切れた！」 そんなトラブル、現場で経験したことがある方も多いのではないでしょうか？

マスナガキカイ研究所のPRO-SHOPでは、そんな“いざという時”に備えて、 Vベルトを各種在庫・24時間購入可能な体制を整えています。

---

Vベルトとは？

断面がV字形（逆台形）をしたゴム製の動力伝達ベルトで、産業機械や自動車エンジンなど、幅広い分野で動力伝達に使われています。
V字形によってプーリー（滑車）との接触面積を増やし、高い摩擦力で効率良く動力を伝えることが特徴です。





• 形状と機能: ベルトの側面がプーリーの溝に食い込むことで、大きな張力がかかってもスリップしにくい構造になっています。これにより、安定した動力伝達が可能です。

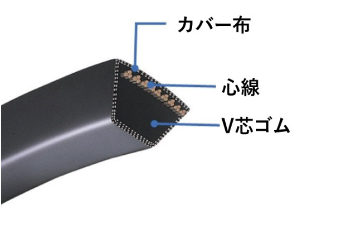

• 素材: 耐熱性や耐油性に優れた特殊なゴムと、高強度を保つためのポリエステルやアラミド繊維などの心線で構成されています。
• 用途: 産業機械、農業機械、自動車エンジン、空調設備など、さまざまな機器の駆動源として使用されています。

主な製造メーカーは

・三ツ星ベルト

・バンドー化学

PRO-SHOPでは三ツ星ベルト製を在庫しております。



Vベルトの種類や選定方法について

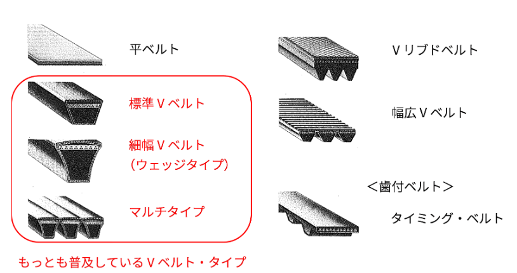

Vベルトには標準タイプ・ウェッジタイプ・溝がついているコグタイプなど、様々な種類があります。



PRO-SHOPでは標準タイプを在庫しております！

---

サイズも様々でベルト幅や周長を確認する必要があります。

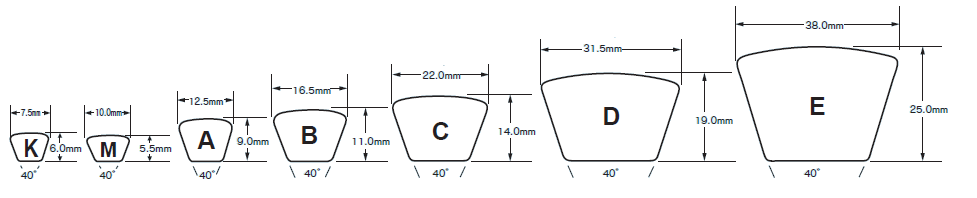

まずは断面形状、Vベルトは必ずプーリーと必ずセットで使用しますのでプーリーの形状にあった断面形状を選定する必要があります。

そして周長の確認。

Vベルトの長さは「A**」のようにインチ表記になります。

例）A50→50*25.4=1250mm



既存設備のベルト交換の際は使用しているVベルトの長さを確認しますが

現物を採寸する際は、摩耗していることも考慮する必要があります。



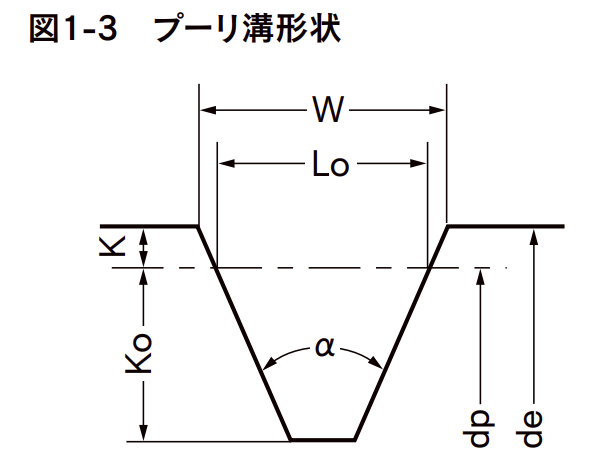

またVベルトの長さは、下記の図を参考に長さV溝プーリのdpラインを結ぶ 長さで算出可能です。

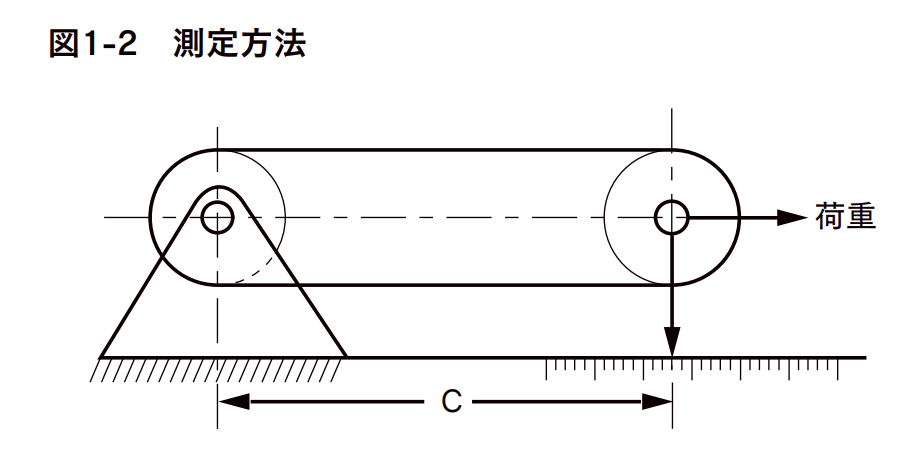

長さの測定方法は、2個のV溝プーリにベルトを掛け、これに規定の荷重を加え、ベルトを少なくとも2周以上まわして 軸間距離を求め、計算式によりベルト長さを算出します。

周長は以下の計算式で算出できます。



vベルト周長の計算式

L＝2C＋πdp

L＝ベルト長さ（mm）

C＝軸間距離（mm）

dp＝V溝プーリピッチ径

de＝V溝プーリ有効径

---

既存設備の場合、注意点としてプーリーの摩耗も確認する必要があります。

プーリーの摩耗度合いはプーリ用溝ゲージで確認することができます。

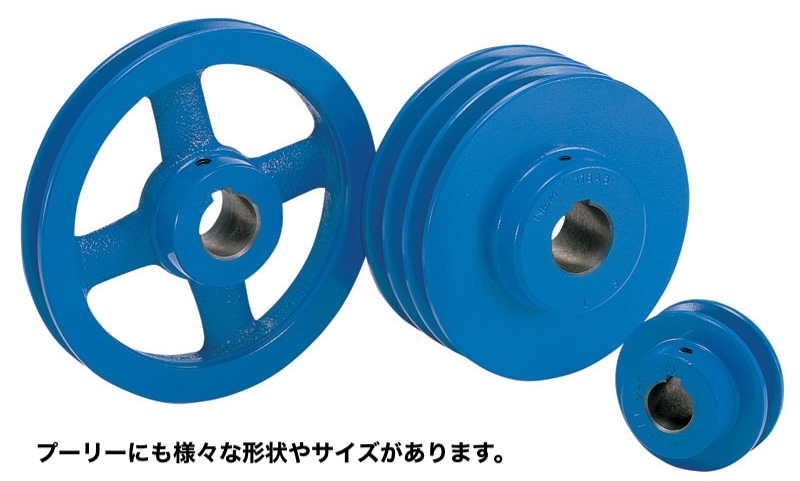

PRO-SHOPではVベルトやプーリーの選定やお取寄せも可能です！

お困りの際は、PRO-SHOPスタッフ対応（平日9:00-17:00）いたしますのでお気軽に来店されてください！



Vベルトのトラブルと対処法

Vベルトは機械駆動の心臓部に取り付けられていることが多く、突発的なトラブルで工場などの生産に大きく影響を及ぼします。

---

主なトラブルとして摩耗・硬化・亀裂・破断などがありますが原因として以下のようなことが考えられます。

• 長時間の使用による摩耗
• ベルトの張力不足による消耗
• 経年劣化による硬化
• 高温や乾燥、油や水分等による劣化
• 適切な施工不足でのガタつき振動
• ゴミや異物噛み
• 屈曲半径が小さく負荷が大きい箇所のクラック
• オーバーロード（ベルト本数不足）

※音を聞いてキュルキュルとスリップ音がするなど、異音がする場合は早期に交換が必要になります。

---

早期トラブルの対処法としては

• 適正な張りを与える。
• ベルトの形を大きくする、または掛け本数を増加させる。
• 適正なアイドラプーリを緩み側に取り付ける。
• プーリシャフトの平行度を修正する。
• 油や水を完全に拭き取る。ベルトカバーを取り付けて付着を防止する。
• ベルトの形を大きくする、または掛け本数を増加させる。
• 放熱の処置を取る。設計変更（プーリ径、曲げ角度、回転数の変更等）をする。
• テンションプーリ径を大きくする。
• 曲げ角度を緩める。
• プーリ溝面を均等に仕上げる。
• 適正な張りを与える。
• ベルトの形を大きくする、または掛け本数を増加させる。

などトラブル内容によって対策が必要になります。

---

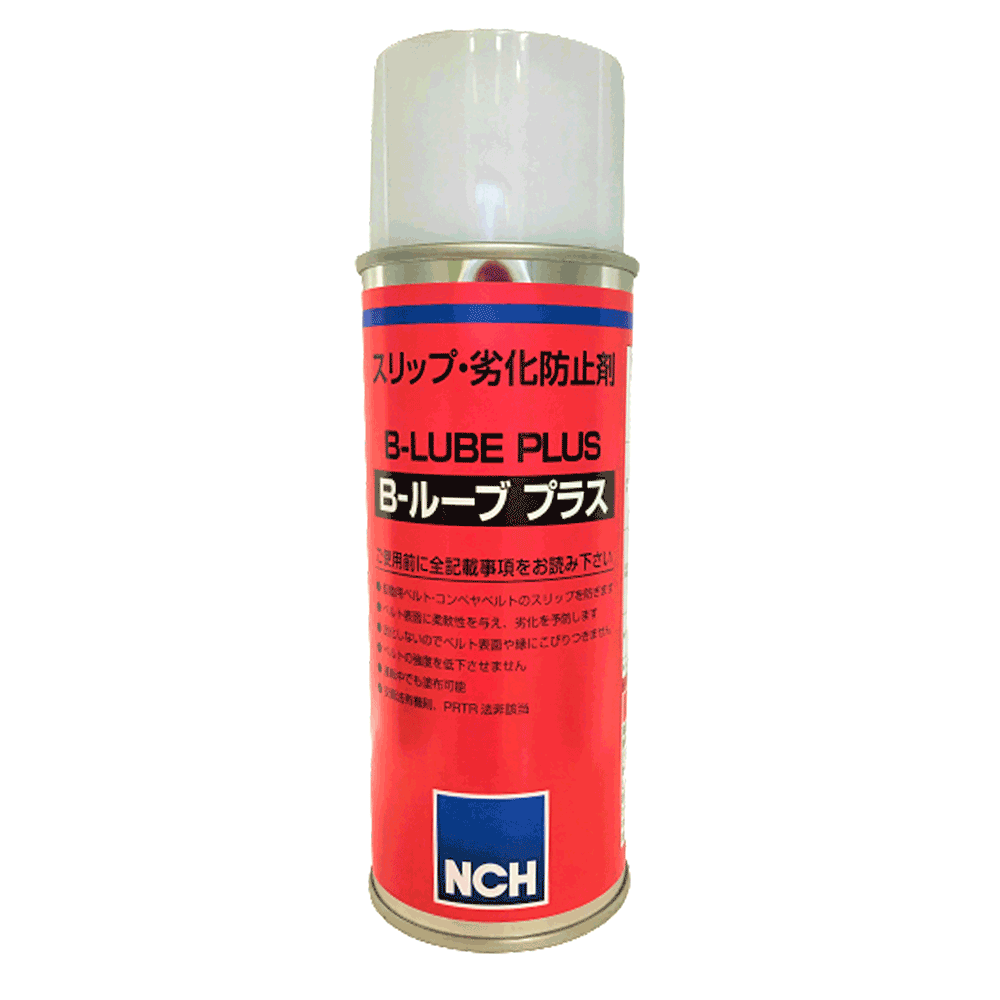

弊社ではベルトの硬化を防ぐスプレーなども取り扱っておりますのでお気軽にお問い合わせください！

PRO-SHOPなら24時間対応可能！

どんなに対策をしても機械にはトラブルが付きもの

「夜間に壊れた」「祝日に動かない」そんな時も、 PRO-SHOPならネジ1本から、工具・部品を24時間セルフ購入可能！

サポート体制

• 平日9:30-17:00はスタッフによる相談対応可
• 会員登録で掛売対応（法人・個人事業主向け）
• 非会員でも登録料300円で24時間利用可能（一般会員）

SHOP在庫にない商品の取寄せや特注部品の相談も可能です。



お困りの際は、まずキカイ研へ！

Vベルトの急なトラブルも、適正な選定も、 マスナガキカイ研究所 PRO-SHOPがあなたの現場をサポートします！

お気軽にご相談・ご来店ください！

▶︎掛売会員ページはこちら

▶︎一般会員ページはこちら



Vベルト在庫リスト

メーカー	型番	品名
三星ベルト	A-20	標準型Ｖベルト　呼び番号２０インチ
三星ベルト	A-21	標準型Ｖベルト　呼び番号２１インチ
三星ベルト	A-22	標準型Ｖベルト　呼び番号２２インチ
三星ベルト	A-23	標準型Ｖベルト　呼び番号２３インチ
三星ベルト	A-24	標準型Ｖベルト　呼び番号２４インチ
三星ベルト	A-25	標準型Ｖベルト　呼び番号２５インチ
三星ベルト	A-26	標準型Ｖベルト　呼び番号２６インチ
三星ベルト	A-27	標準型Ｖベルト　呼び番号２７インチ
三星ベルト	A-28	標準型Ｖベルト　呼び番号２８インチ
三星ベルト	A-29	標準型Ｖベルト　呼び番号２９インチ
三星ベルト	A-30	標準型Ｖベルト　呼び番号３０インチ
三星ベルト	A-31	標準型Ｖベルト　呼び番号３１インチ
三星ベルト	A-32	標準型Ｖベルト　呼び番号３２インチ
三星ベルト	A-33	標準型Ｖベルト　呼び番号３３インチ
三星ベルト	A-34	標準型Ｖベルト　呼び番号３４インチ
三星ベルト	A-35	標準型Ｖベルト　呼び番号３５インチ
三星ベルト	A-36	標準型Ｖベルト　呼び番号３６インチ
三星ベルト	A-37	標準型Ｖベルト　呼び番号３７インチ
三星ベルト	A-38	標準型Ｖベルト　呼び番号３８インチ
三星ベルト	A-39	標準型Ｖベルト　呼び番号３９インチ
三星ベルト	A-40	標準型Ｖベルト　呼び番号４０インチ
三星ベルト	A-41	標準型Ｖベルト　呼び番号４１インチ
三星ベルト	A-42	標準型Ｖベルト　呼び番号４２インチ
三星ベルト	A-43	標準型Ｖベルト　呼び番号４３インチ
三星ベルト	A-44	標準型Ｖベルト　呼び番号４４インチ
三星ベルト	A-45	標準型Ｖベルト　呼び番号４５インチ
三星ベルト	A-46	標準型Ｖベルト　呼び番号４６インチ
三星ベルト	A-47	標準型Ｖベルト　呼び番号４７インチ
三星ベルト	A-48	標準型Ｖベルト　呼び番号４８インチ
三星ベルト	A-49	標準型Ｖベルト　呼び番号４９インチ
三星ベルト	A-50	標準型Ｖベルト　呼び番号５０インチ
三星ベルト	A-51	標準型Ｖベルト　呼び番号５１インチ
三星ベルト	A-52	標準型Ｖベルト　呼び番号５２インチ
三星ベルト	A-53	標準型Ｖベルト　呼び番号５３インチ
三星ベルト	A-54	標準型Ｖベルト　呼び番号５４インチ
三星ベルト	A-55	標準型Ｖベルト　呼び番号５５インチ
三星ベルト	A-56	標準型Ｖベルト　呼び番号５６インチ
三星ベルト	A-57	標準型Ｖベルト　呼び番号５７インチ
三星ベルト	A-58	標準型Ｖベルト　呼び番号５８インチ
三星ベルト	A-59	標準型Ｖベルト　呼び番号５９インチ
三星ベルト	A-60	標準型Ｖベルト　呼び番号６０インチ
三星ベルト	B-30	標準型ＶベルトＢ型　呼び番号３０インチ
三星ベルト	B-31	標準型ＶベルトＢ型　呼び番号３１インチ
三星ベルト	B-32	標準型ＶベルトＢ型　呼び番号３２インチ
三星ベルト	B-33	標準型ＶベルトＢ型　呼び番号３３インチ
三星ベルト	B-34	標準型ＶベルトＢ型　呼び番号３４インチ
三星ベルト	B-35	標準型ＶベルトＢ型　呼び番号３５インチ
三星ベルト	B-36	標準型Ｖベルト　呼び番号３６インチ
三星ベルト	B-37	標準型Ｖベルト　呼び番号３７インチ
三星ベルト	B-38	標準型Ｖベルト　呼び番号３８インチ
三星ベルト	B-39	標準型Ｖベルト　呼び番号３９インチ
三星ベルト	B-40	標準型Ｖベルト　呼び番号４０インチ
三星ベルト	B-41	標準型Ｖベルト　呼び番号４１インチ
三星ベルト	B-42	標準型Ｖベルト　呼び番号４２インチ
三星ベルト	B-43	標準型Ｖベルト　呼び番号４３インチ
三星ベルト	B-44	標準型Ｖベルト　呼び番号４４インチ
三星ベルト	B-45	標準型Ｖベルト　呼び番号４５インチ
三星ベルト	B-46	標準型Ｖベルト　呼び番号４６インチ
三星ベルト	B-47	標準型Ｖベルト　呼び番号４７インチ
三星ベルト	B-48	標準型Ｖベルト　呼び番号４８インチ
三星ベルト	B-49	標準型Ｖベルト　呼び番号４９インチ
三星ベルト	B-50	標準型Ｖベルト　呼び番号５０インチ
三星ベルト	B-51	標準型Ｖベルト　呼び番号５１インチ
三星ベルト	B-52	標準型Ｖベルト　呼び番号５２インチ
三星ベルト	B-53	標準型Ｖベルト　呼び番号５３インチ
三星ベルト	B-54	標準型Ｖベルト　呼び番号５４インチ
三星ベルト	B-55	標準型Ｖベルト　呼び番号５５インチ
三星ベルト	B-56	標準型Ｖベルト　呼び番号５６インチ
三星ベルト	B-57	標準型Ｖベルト　呼び番号５７インチ
三星ベルト	B-58	標準型Ｖベルト　呼び番号５８インチ
三星ベルト	B-59	標準型Ｖベルト　呼び番号５９インチ
三星ベルト	B-60	標準型Ｖベルト　呼び番号６０インチ
三星ベルト	B-61	標準型Ｖベルト　呼び番号６１インチ
三星ベルト	B-62	標準型Ｖベルト　呼び番号６２インチ
三星ベルト	B-63	標準型Ｖベルト　呼び番号６３インチ
三星ベルト	B-64	標準型Ｖベルト　呼び番号６４インチ
三星ベルト	B-65	標準型Ｖベルト　呼び番号６５インチ
三星ベルト	B-66	標準型Ｖベルト　呼び番号６６インチ
三星ベルト	B-67	標準型ＶベルトＢ型　呼び番号６７インチ
三星ベルト	B-68	標準型ＶベルトＢ型　呼び番号６８インチ
三星ベルト	B-69	標準型ＶベルトＢ型　呼び番号６９インチ
三星ベルト	B-70	標準型ＶベルトＢ型　呼び番号７０インチ
三星ベルト	B-71	標準型ＶベルトＢ型　呼び番号７１インチ
三星ベルト	B-72	標準型ＶベルトＢ型　呼び番号７２インチ
三星ベルト	B-73	標準型ＶベルトＢ型　呼び番号７３インチ
三星ベルト	B-74	標準型ＶベルトＢ型　呼び番号７４インチ
三星ベルト	B-75	標準型ＶベルトＢ型　呼び番号７５インチ
三星ベルト	B-76	標準型ＶベルトＢ型　呼び番号７６インチ
三星ベルト	B-77	標準型ＶベルトＢ型　呼び番号７７インチ
三星ベルト	B-78	標準型ＶベルトＢ型　呼び番号７８インチ
三星ベルト	B-79	標準型ＶベルトＢ型　呼び番号７９インチ
三星ベルト	B-80	標準型ＶベルトＢ型　呼び番号８０インチ
三星ベルト	B-81	標準型ＶベルトＢ型　呼び番号８１インチ
三星ベルト	B-82	標準型ＶベルトＢ型　呼び番号８２インチ
三星ベルト	B-83	標準型ＶベルトＢ型　呼び番号８３インチ
三星ベルト	B-84	標準型ＶベルトＢ型　呼び番号８４インチ
三星ベルト	B-85	標準型ＶベルトＢ型　呼び番号８５インチ
三星ベルト	B-86	標準型ＶベルトＢ型　呼び番号８６インチ
三星ベルト	B-87	標準型ＶベルトＢ型　呼び番号８７インチ
三星ベルト	B-88	標準型ＶベルトＢ型　呼び番号８８インチ
三星ベルト	B-89	標準型ＶベルトＢ型　呼び番号８９インチ
三星ベルト	B-90	標準型ＶベルトＢ型　呼び番号９０インチ
三星ベルト	B-91	標準型ＶベルトＢ型　呼び番号９１インチ
三星ベルト	B-92	標準型ＶベルトＢ型　呼び番号９２インチ
三星ベルト	B-93	標準型ＶベルトＢ型　呼び番号９３インチ
三星ベルト	B-94	標準型ＶベルトＢ型　呼び番号９４インチ
三星ベルト	B-95	標準型ＶベルトＢ型　呼び番号９５インチ
三星ベルト	B-96	標準型ＶベルトＢ型　呼び番号９６インチ
三星ベルト	B-97	標準型ＶベルトＢ型　呼び番号９７インチ
三星ベルト	B-98	標準型ＶベルトＢ型　呼び番号９８インチ
三星ベルト	B-99	標準型ＶベルトＢ型　呼び番号９９インチ
三星ベルト	B-100	標準型ＶベルトＢ型　呼び番号１００インチ
